Profilmessung im Stirnschnitt

Die Flankenform der Evolventenverzahnung ist eine Evolvente.

Das ist jedoch nur im Stirnschnitt der Fall.

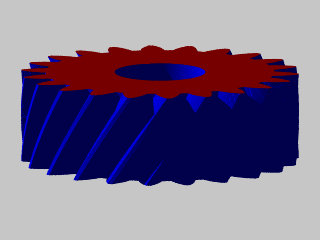

Draufsicht auf einen Stirnschnitt an einer Verzahnung
Im Stirnschnitt ist die Flankenform eine Evolvente

In jedem anderen Schnitt ergibt sich eine andere Flankenform.

Das untenstehende Bild zeigt einen Schnitt durch eine Evolventenverzahnung. Der Schnitt , der zur Stirnschnittebene verkippt. Dadurch ergibt sich für jeden geschnittenen Zahn ein Schnitt unter einem anderen Winkel. Das Ergebnis sind unterschiedliche Flankenformen an jedem Zahn.

Schnitt, der Zähne unter verschiedenen Winkeln schneidet
Schnitt, der Zähne unter verschiedenen Winkeln schneidet

Deshalb ist es wichtig, dass die Messung des Profils im Stirnschnitt erfolgt. Misst man das Profil in einem anderen Schnitt, führt das dazu dass das Evolventen-Profil nicht korrekt ausgewertet wird.
