Das Verzahnungsmessprotokoll zeigt, dass der Kopfkreisdurchmesser (Tip diameter) zu klein ist:
Hm, so stark können Sollwert und Istwert doch gar nicht von einander abweichen?!
Da muss doch mal wieder etwas faul sein in der Software.
Ursache

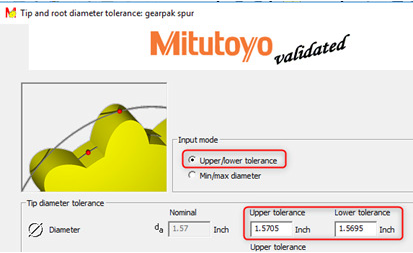

Wir überprüfen die Eingabewerte in der Software. Oberes und unteres Abmaß für den Kopfkreisdurchmesser wurden eingegeben. Sie liegen unterhalb bzw. oberhalb des Sollwertes (= Nominal).
Die Toleranzen für Kopf- und Fußkreisdurchmesser können als Toleranzen oder als Größt- und Kleinstmaß angegeben werden. Hier liegt die Ursache für die seltsamen Werte im Protokoll.
Es wurde der Eingabemodus „Toleranzen“ gewählt, aber Größt- und Kleinstmaß eingegeben. Dadurch ergibt sich für oberes und unteres Abmaß doppelt so große Werte im Protokoll im Vergleich zu dem Istwert.
